要想做好一個合格的RF射頻連接器不但電氣性能要好，而且外觀控制也是至關重要的一個環節，一個外觀看似不影響其電氣性能的使用，但是如果外觀不控制好的話，也會降低客戶對產品的體驗感！例如外觀碰傷的話長時間使用產品會加速氧化，直接影響產品的使用壽命?？刂芌F射頻連接器產品外觀力申電子以一個常見的N型RF射頻同軸連接器為例：

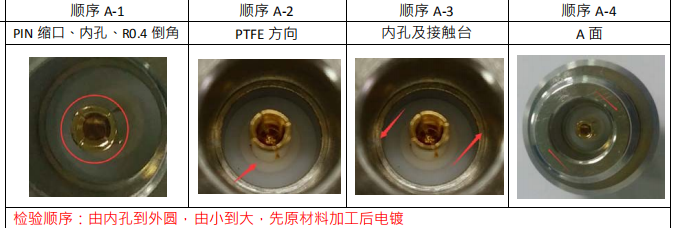

一、A級面的檢驗

1.檢驗 PIN 是否有縮口、倒角在 R0.4 左右、孔

內是否有雜質

2.檢驗 PTFE 是否有壓反（凸臺面為合格）

3.檢驗內孔接觸臺是否有壓傷

4.檢驗接觸面是否有壓傷、劃痕、碰傷

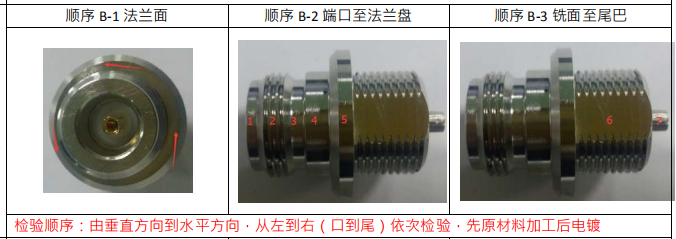

二、B級面檢驗

1. 檢驗法蘭面是否有缺料、碰傷、刀紋、

漏倒角

2. 從端口到尾巴依次檢驗 1‐6 檢查點，確認

端口有無缺料、螺紋/銑面有無磕碰傷、

退刀槽是否車刀紋、法蘭面是否有缺料、

變行、尾巴是否有破裂，鍍層是否有氧

化、漏銅、水漬印

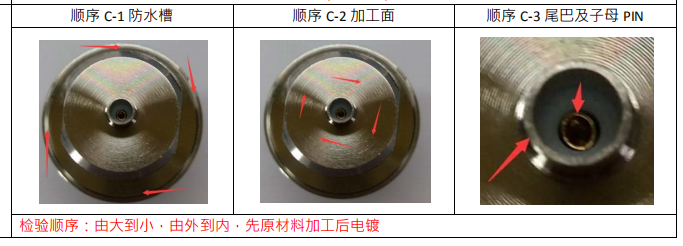

三、C級面檢驗

1. 防水槽是否有磕碰傷、變形、缺料

2. 加工面是否有磕碰劃傷、明顯刀紋

3. 尾巴是否有變形、破裂、加工短

4. 子母 PIN 是否有堵塞、偏芯、缺損

5. 鍍層是否有氧化、漏銅、水漬印

武漢市力申電子科技有限公司生產的RF射頻連接器和線纜組件的電氣性能和外觀品質在不斷的提升。
