MMCX連接器

MMCX連接器產品特點

?頻率可達到6 GHz；

?駐波比（直式） : ≤ 1.15 @4GHz ；

?快插拔優點，節省安裝時間；

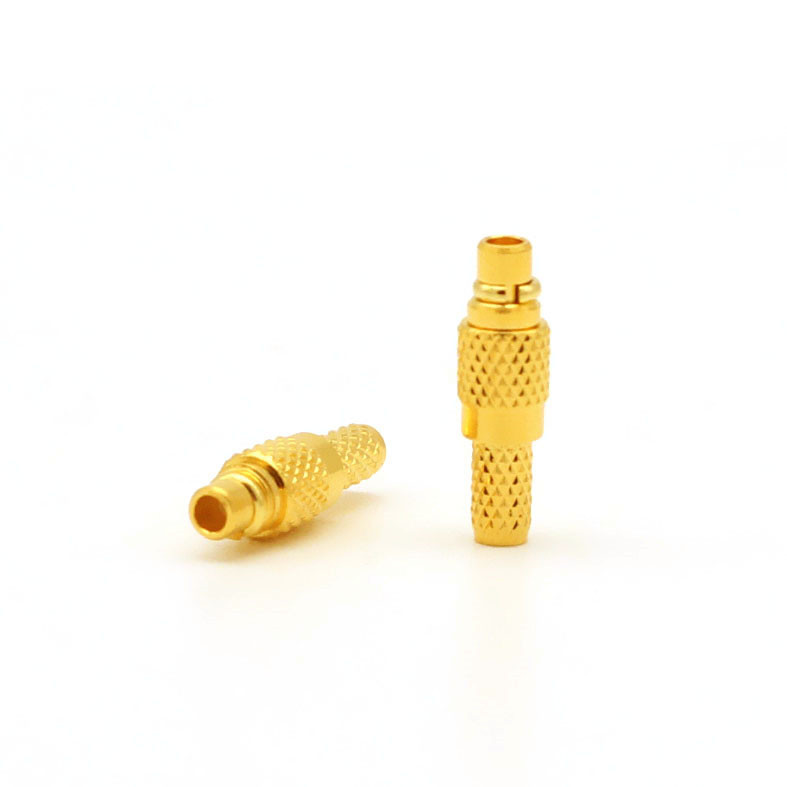

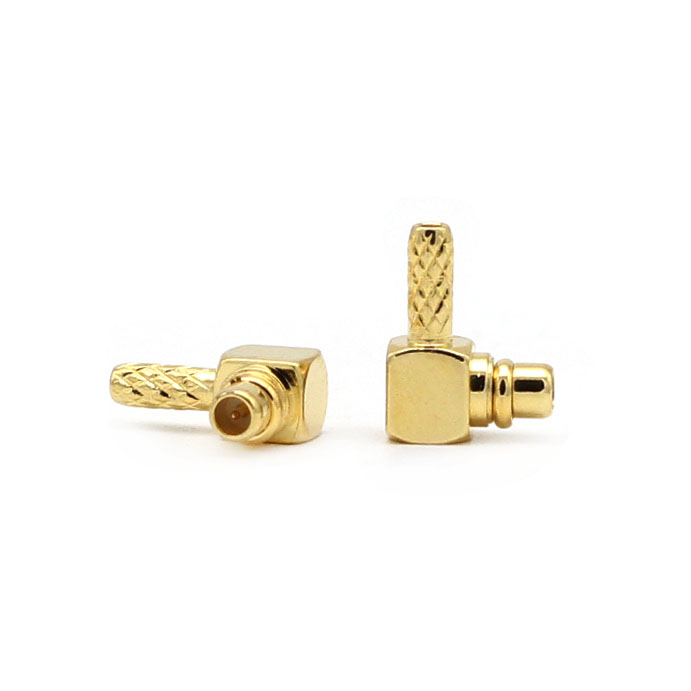

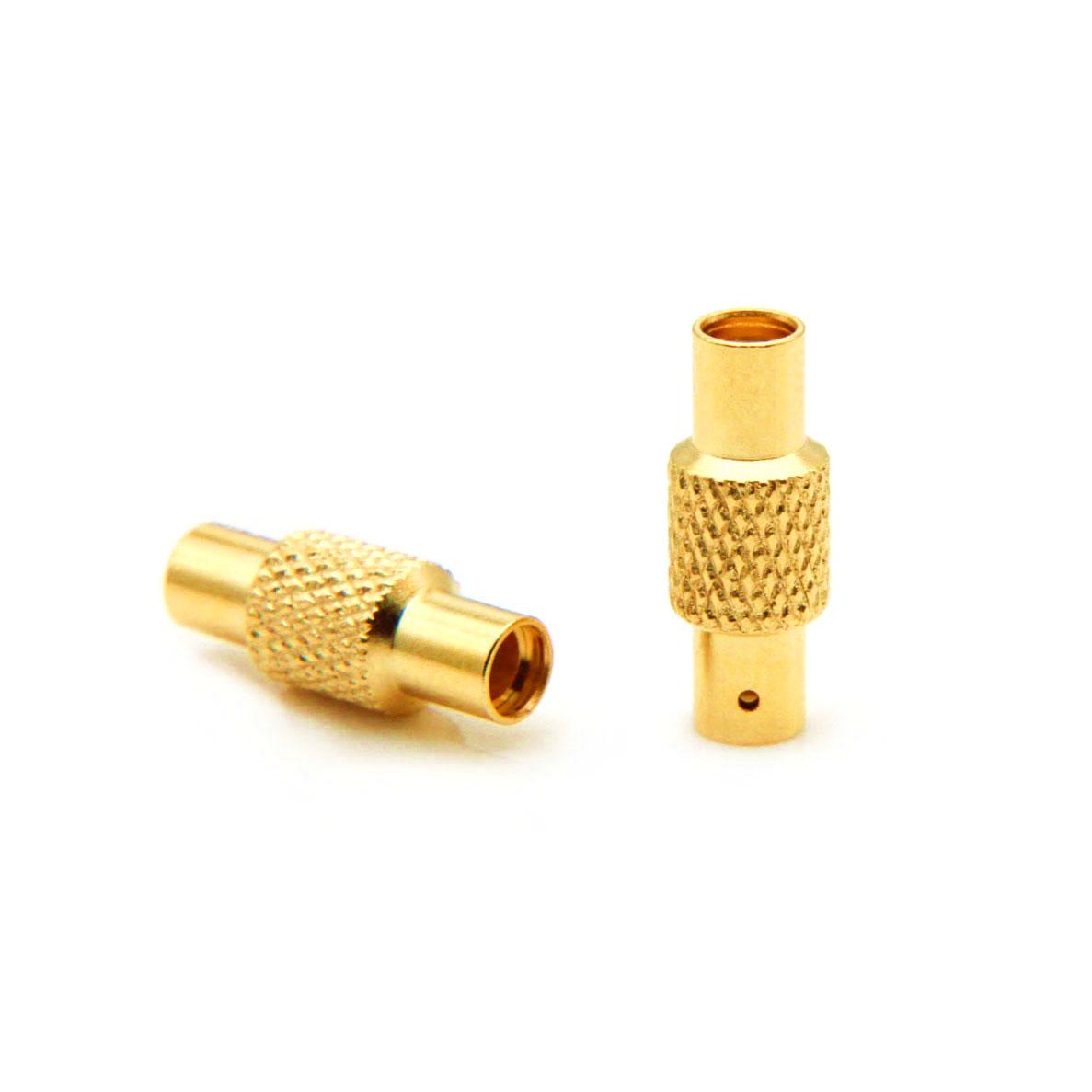

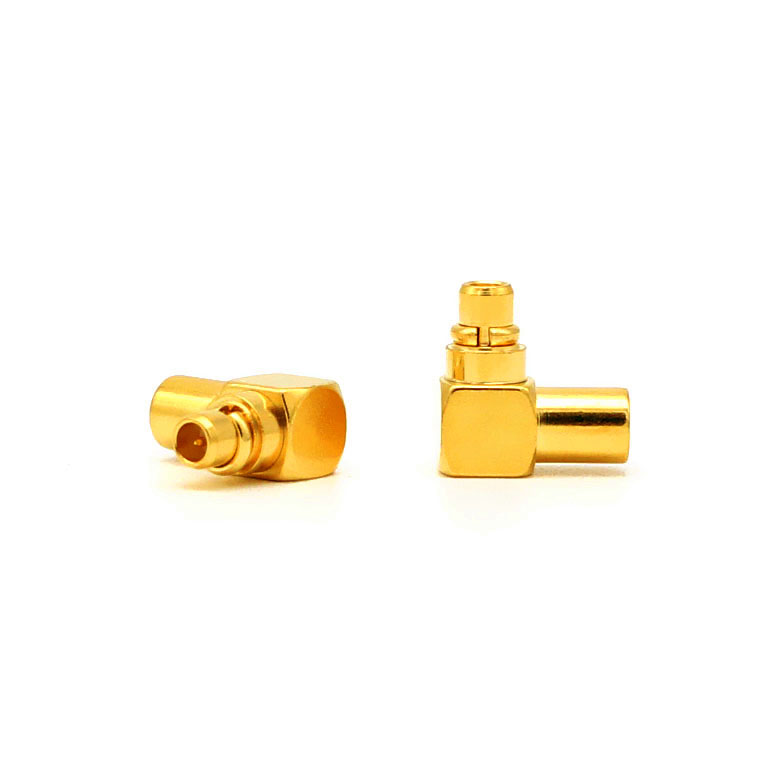

?提供多種形式：插座（直型和彎型），印刷電路板（直型和彎型）

?比MCX連接器具有更小尺寸的射頻同軸連接器。這種結構的設計允許用戶在有限的空間內連接或斷開

立即咨詢

17382119046

MMCX連接器應用范圍

?基站； ?天線； ?網絡應用； ?射頻測試系統；

?儀器儀表； ?電信系統； ?GPS系統； ?無線電板

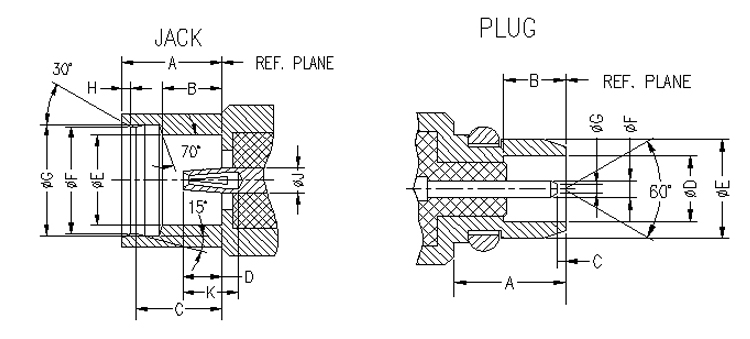

MMCX連接器界面尺寸

MMCX連接器主要技術特性：

電氣性能	參數		Electrical Data	Data
阻抗	50Ω		Impedance	50Ω
頻段范圍	DC-6GHz		Frequency Range	DC-6GHz
電壓駐波比（f=GHz）	1.15 Max(0-4GHz); 1.40 Max(4-6GHz).		VSWR（f=GHz）	1.15 Max(0-4GHz); 1.40 Max(4-6GHz).
插入損耗	0.1dB Max.@1GHz		Insertion loss	0.1dB Max.@1GHz
測試電壓	500V rms		Test Voltage	500V rms
工作電壓	335V rms		Work Voltage	335V rms
絕緣阻抗	≥1000MΩ		Insertion Resistance	≥1000MΩ
接觸電阻	內導體:10mΩ Max; 外導體:5mΩ Max.		Contact Resistance	Center Contact:10mΩ Max; Outer Contact:5mΩ Max.

機械性能	參數		Mechanical Data	Data
插撥次數	≥500		Mating Cycles	≥500
嚙合力	≤3.4 lbs.		Engagement Force	≤3.4 lbs.
分離力	1.4 lbs.to 3.4 lbs.		Disengagement Force	1.4 lbs.to 3.4 lbs.
內導體保持力	軸向≥2.3N		Center Contact Captivation	Axial≥2.3N

環境特性	參數	Environmental Data		Data
溫度范圍	-45℃～+125℃	Temperature Range		-45℃～+125℃
耐腐蝕性（鹽霧）	MIL-STD-202 method 101.Condition B	Corrosion(Salt Spray)		MIL-STD-202 method 101.Condition B
振動	MIL-STD-202 method 204.Condition D	Vibration		MIL-STD-202 method 204.Condition D
沖擊	MIL-STD-202 method 213.Condition I	Shock		MIL-STD-202 method 213.Condition I
熱沖擊	MIL-STD-202 method 107.Condition B	Themai Shock		MIL-STD-202 method 107.Condition B
抗潮濕性	MIL-STD-202 method 106	Moisture Resistance		MIL-STD-202 method 106

材料特性	參數
連接器零件	材料	電鍍
外導體	黃銅	鍍金
連接螺母	黃銅	鍍金
內導體	黃銅磷銅/鈹銅	鍍金
扣環	鈹銅	鍍金
絕緣體	PTFE
墊圈	硅橡膠
上述特性具有典型代表性，實際中MMCX連接器會因應用環境不同,要求不同,上述特性指標也有所不同
