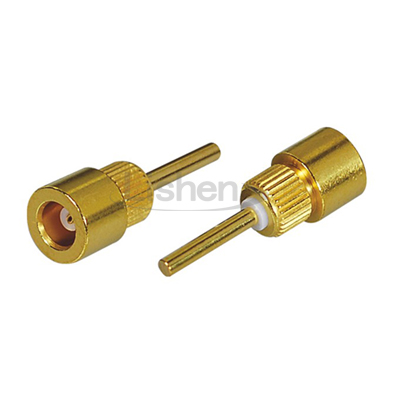

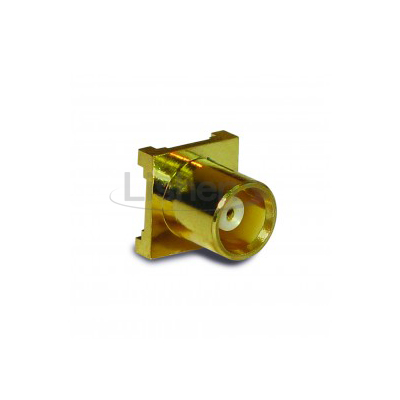

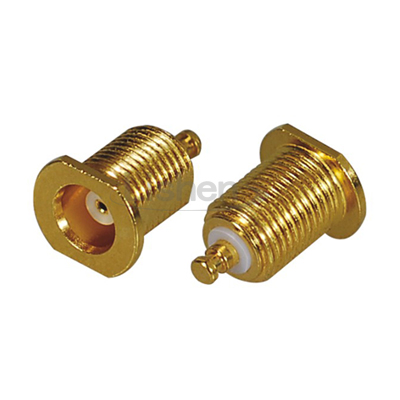

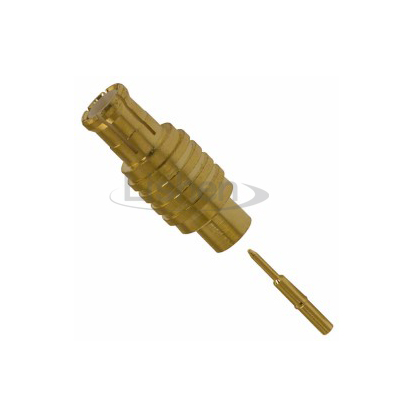

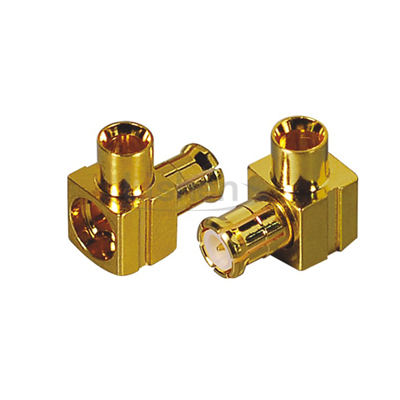

MCX連接器

MCX連接器屬于小型推入式連接器，可實現穩定、持久連接。專為需要輕松快捷推入式插配的任何線對板應用而設計，可提供 50 Ω和 75Ω 及頻率為 6 GHz 的電氣性能。

MCX連接器小型化設計使得其他電氣組件能夠被緊密地裝配在印刷電路板上。MCX 連接器的尺寸約比 SMB 連接器小 30%。MCX廣泛使用于電信系統及無線和 GPS應用，以及醫療 MRI臨床應用。

力申電子還為板對板和線對板應用提供了多端口 MCX 連接器與無磁性元件版本。

立即咨詢

17382119046

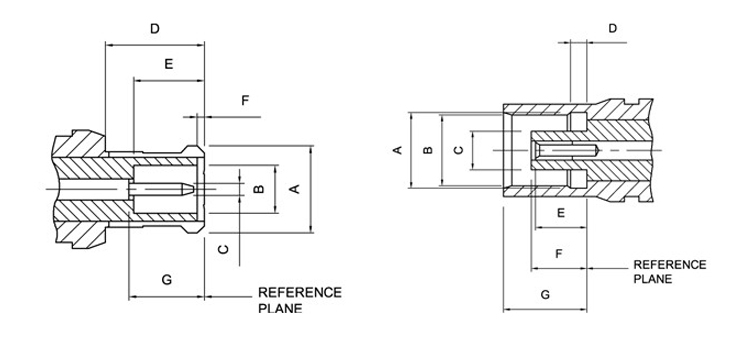

MCX型連接器界面尺寸

MCX連接器主要技術特性：

電氣性能	參數		Electrical Data	Data
阻抗	50Ω		Impedance	50Ω
頻段范圍	DC-6GHz		Frequency Range	DC-6GHz
電壓駐波比（f=GHz）	≤1.20Max		VSWR	≤1.20Max
插入損耗	≤0.1x√f dB		Insertion loss（f=GHz）	≤0.1x√f dB
測試電壓	750V rms		Test Voltage	750V rms
工作電壓	335V rms		Work Voltage	335V rms
絕緣阻抗	≥1000MΩ		Insertion Resistance	≥1000MΩ
接觸電阻	內導體:5mΩ Max; 外導體:2.5mΩ Max		Contact Resistance	Center Contact:5mΩ Max; Outer Contact:2.5mΩ Max

機械性能	參數		Mechanical Data	Data
插撥次數	≥500		Mating Cycles	≥500
嚙合力			Engagement Force	≤25N
分離力	8N～20N		Coupling Nut Retention	8N～20N
內導體保持力	軸向≥10N		Center Contact Captivation	Axial≥10N

環境特性	參數	Environmental Data		Data
溫度范圍	-45℃～+125℃	Temperature Range		-45℃～+125℃
耐腐蝕性（鹽霧）	MIL-STD-202 method 101.Condition B	Corrosion(Salt Spray)		MIL-STD-202 method 101.Condition B
振動	MIL-STD-202 method 204.Condition D	Vibration		MIL-STD-202 method 204.Condition D
沖擊	MIL-STD-202 method 213.Condition I	Shock		MIL-STD-202 method 213.Condition I
熱沖擊	MIL-STD-202 method 107.Condition B	Themai Shock		MIL-STD-202 method 107.Condition B
抗潮濕性	MIL-STD-202 method 106	Moisture Resistance		MIL-STD-202 method 106

材料特性	參數
連接器零件	材料	電鍍
外導體	黃銅/鈹銅	鍍金/鍍鎳
內導體	黃銅/磷銅/鈹銅	鍍金
壓接套管	銅/黃銅	鍍金/鍍鎳
絕緣體	PTFE
墊圈	硅橡膠
上述特性具有典型代表性，實際中MCX連接器會因應用環境不同,要求不同,上述特性指標也有所不同
