N連接器

N型連接器中等功率螺口式連接器,工作頻率范圍為 DC-11 GHz,50Ω/75Ω阻抗,工作頻率為DC- 18 GHz 的高頻版本也可用于測試和測量。

N接頭是眾多射頻互連組件選擇的一部分,按照MIL-C-39012,CECC22120和IEC 60169-16標準生產。

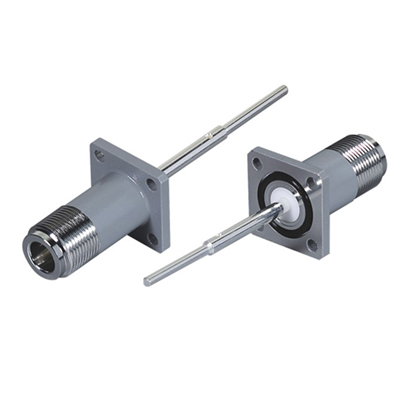

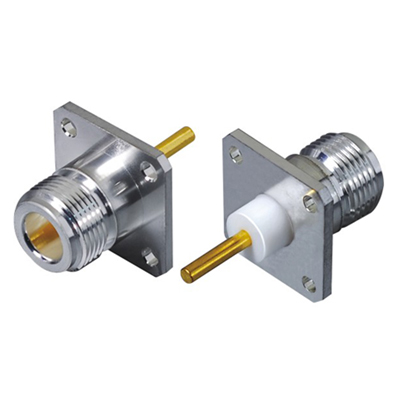

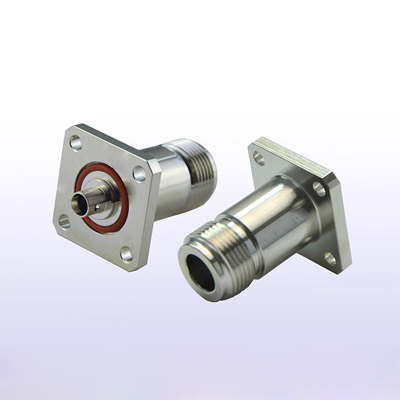

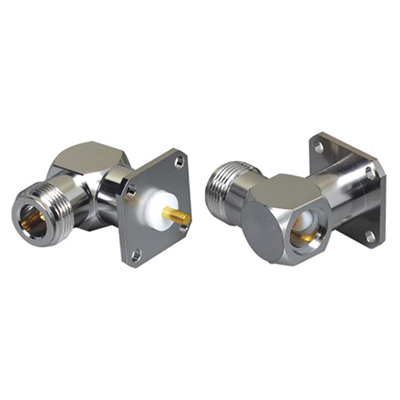

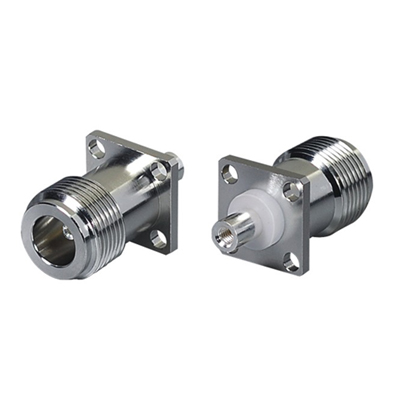

力申是專業N連接器生產廠家,,包括7孔法蘭,壓入式、隔板、4孔法蘭和無安裝類型。


立即咨詢
17382119046

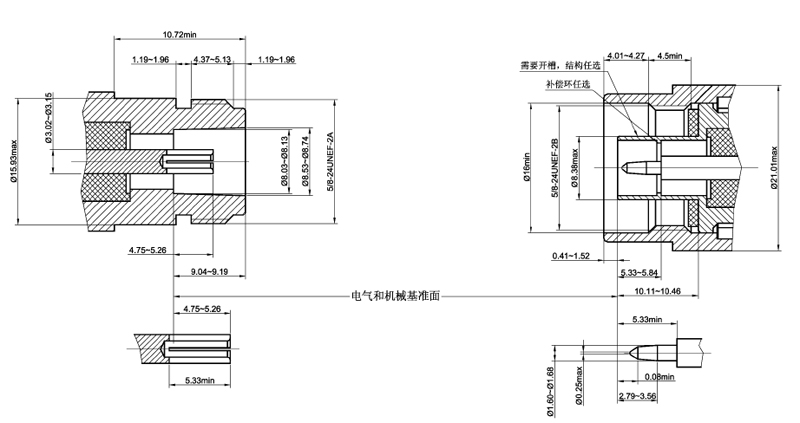

N連接器界面尺寸

主要技術特性:

電氣性能

參數

Electrical Data

Data

阻抗

50Ω

Impedance

50Ω

頻段范圍

DC-11GHz

Frequency Range

DC-18GHz

電壓駐波比
(f=GHz)

≤1.10

VSWR

≤1.1

插入損耗
(f=GHz)

≤0.05x√f dB

Insertion loss(f=GHz)

≤0.05x√f dB

測試電壓

2500V rms

Test Voltage

2500V rms

工作電壓

1000V rms

Work Voltage

1000V rms

絕緣阻抗

≥5000MΩ

Insertion Resistance

≥5000MΩ

接觸電阻

內導體:1.5mΩ Max;
外導體:1.0mΩ Max

Contact Resistance

Center Contact:1.5mΩ Max;
Outer Contact:1.0mΩ Max

射頻泄露

≥90dB

RF-Leakage

≥90dB


機械性能

參數

Mechanical Data

Data

插撥次數

≥500

Mating Cycles

≥500

連接力矩

1.7Nm Max;
建議:0.7~1.1Nm

Coupling Torque

1.7Nm Max;
Rec:0.7~1.1Nm

連接螺母
保持力

≥450N

Coupling Nut Retention

≥450N

內導體
保持力

軸向≥28N
徑向≥0.1Nm

Center Contact
 Captivation

Axial≥28N
Radial≥0.1Ncm


環境特性

參數

   Environmental Data

Data

溫度范圍

-55℃~+155

Temperature Range

-55℃~+155

耐腐蝕性

(鹽霧)

MIL-STD-202 method

101.Condition B

Corrosion(Salt Spray)

MIL-STD-202 method

101.Condition B

振動

MIL-STD-202 method

204.Condition B

Vibration

MIL-STD-202 method

204.Condition B

沖擊

MIL-STD-202 method

213.Condition G

Shock

MIL-STD-202 method

213.Condition G

熱沖擊

MIL-STD-202 method

107.Condition B

Themai Shock

MIL-STD-202 method

107.Condition B


材料特性

參數

連接器零件

材料

電鍍

外導體

黃銅

鍍金/鍍銀/鍍鎳/鍍三元合金

連接螺母

黃銅

鍍鎳/鍍三元合金

內導體

黃銅磷銅/鈹銅

鍍金/鍍銀

壓接套管

/黃銅

鍍銀/鍍鎳/鍍三元合金

絕緣體

PTFE


墊圈

硅橡膠


上述特性具有典型代表性,實際中N連接器會因應用環境不同,要求不同,上述特性指標也有所不同


N RF同軸連接器


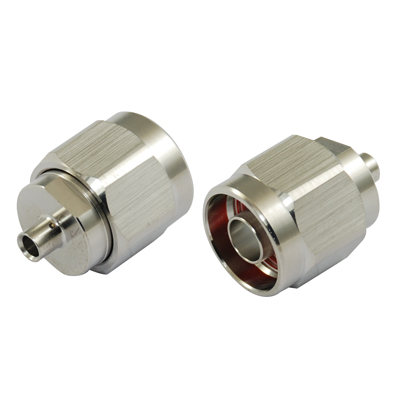

N公頭連接器

N公頭連接器

             電鍍:

         ? 主體電鍍-鍍銀

         ? 端子電鍍-鍍銀

         ? 絕緣體 -PTFE






 N公頭直角連接器

N公頭直角連接器

             電鍍:            配對電纜類型

        ? 主體電鍍-鍍銀      ?

         ? 端子電鍍-鍍銀

         ? 絕緣體 -PTFE




 N公頭焊鉗(焊錫連接器

 N公頭焊鉗(焊錫)連接器

             電鍍:            配對電纜類型

         ? 主體電鍍-鍍金      ? 141半剛性電纜

         ? 端子電鍍-鍍金

         ? 絕緣體 -PTFE






 N公插頭直型(焊鉗)連接器

 N公頭焊鉗(焊錫)連接器

            電鍍:             配對電纜類型

       ? 主體電鍍-鍍銀        ?

        ? 端子電鍍-鍍金

        ? 絕緣體 -PTFE






N公頭焊鉗直型連接器

N公頭焊鉗直型連接器

             電鍍:            配對電纜類型

         ? 主體電鍍-鍍鎳      ? RG-58/U和RG-142/U電纜組

         ? 端子電鍍-鍍金

         ? 絕緣體 -PTFE






 N直公頭壓接式連接器

 N直公頭壓接式連接器

             電鍍:             配對電纜類型

       ? 主體電鍍-鍍銀       ? 電纜RG-58/U電纜組

        ? 端子電鍍-鍍金

        ? 絕緣體 -PTFE





 N直角公頭壓接式連接器

N直角公頭壓接式連接器

             電鍍:             配對電纜類型

       ? 主體電鍍-鍍鎳       ? RG-142 / U電纜組

        ? 端子電鍍-鍍金

        ? 絕緣體 -PTFE



為不斷提高公司產品的競爭力,力申保留更改規格的權利,請與我們的工作人員聯系。

力申電子提供OEM和ODM服務,并為您提供一體化解決方案。
