4.3-10射頻連接器快速鎖緊式和螺口式,工作頻率范圍為 DC-6 GHz。4.3-10 接口于 2012 年推出,取代了無線電設備和天線中的 7/16 連接器,該連接器戶外使用的比較多。

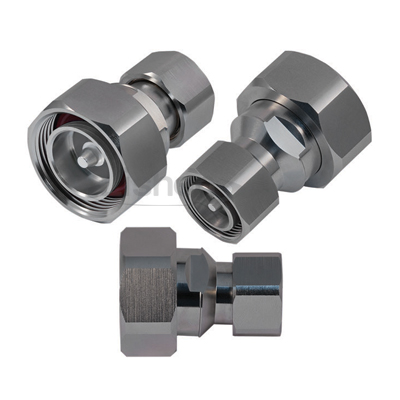

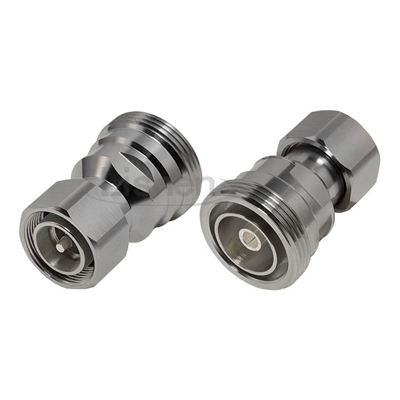

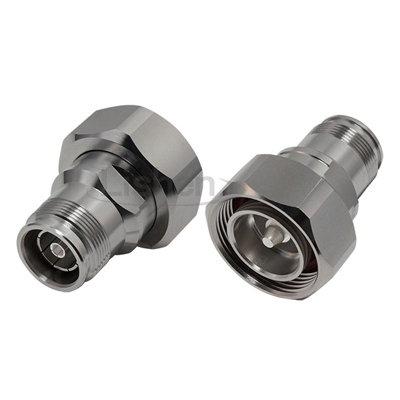

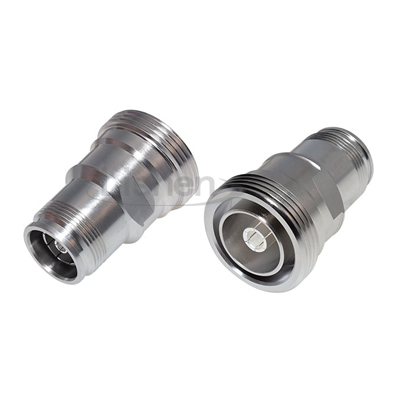

力申電子供應4.3-10公母頭,配套推出了防腐蝕鍍層,可達720小時中性鹽霧試驗,提供4.3-10至4.3-10、4.3-10至7/16 DIN、4.3-10至N等各類適配器。
立即咨詢4.3-10連接器有兩種連接方式:螺口式 4.3-10插頭(帶六角螺母,安裝時需借助扭矩扳手工具)和快速鎖緊式4.3-10插頭(也稱為推挽式,帶滾花螺母,免工具安裝)
主要技術特性:
電氣性能 | 參數 | Electrical Data | Data | |
阻抗 | 50Ω | Impedance | 50Ω | |
頻段范圍 | DC-12GHz | Frequency Range | DC-12GHz | |
電壓駐波比 | ≤1.15@4-6GHz | VSWR | ≤1.15@4-6GHz | |
插入損耗 | ≤0.05x√f dB | Insertion loss(f=GHz) | ≤0.05x√f dB | |
測試電壓 | 2500V rms | Test Voltage | 2500V rms | |
工作電壓 | 1000V rms | Work Voltage | 1000V rms | |
絕緣阻抗 | ≥5000MΩ | Insertion Resistance | ≥5000MΩ | |
接觸電阻 | 內導體:1.0mΩ Max; | Contact Resistance | Center Contact:1.0mΩ Max; | |
射頻泄露 | ≥110dB(螺紋類型) | RF-Leakage | ≥110dB(Screw type) | |
PIM 3rd | ≤-160dBc@2×20W | 三階互調 | ≤-165dBc@2×20W | |
機械性能 | 參數 | Mechanical Data | Data | |
插撥次數 | ≥500 | Mating Cycles | ≥500 | |
連接力矩 | 5~8Nm Max; | Coupling Torque | 5~8Nm Max; | |
連接螺母 | ≥450N | Coupling Nut Retention | ≥450N | |
內導體 | 軸向≥30N | Center Contact | Axial≥30N | |
環境特性 | 參數 | Environmental Data | Data | |
溫度范圍 | -45℃~+125℃ | Temperature Range | -45℃~+125℃ | |
耐腐蝕性 (鹽霧) | MIL-STD-202 method 101.Condition B | Corrosion(Salt Spray) | MIL-STD-202 method 101.Condition B | |
振動 | MIL-STD-202 method 204.Condition B | Vibration | MIL-STD-202 method 204.Condition B | |
沖擊 | MIL-STD-202 method 213.Condition G | Shock | MIL-STD-202 method 213.Condition G | |
氣候等級 | IEC 60068 65/85/21 IEC 60068 65/165/21 PTFE Insulator | Climatic Class | IEC 60068 65/85/21 IEC 60068 65/165/21 PTFE Insulator | |
材料特性 | 參數 | |
連接器零件 | 材料 | 電鍍 |
外導體 | 黃銅 | 鍍銀/鍍三元合金 |
連接螺母 | 黃銅 | 鍍鎳/鍍三元合金 |
內導體 | 黃銅/磷銅/鈹銅 | 鍍金/鍍銀 |
壓接套管 | 銅/黃銅 | 鍍銀/鍍三元合金 |
絕緣體 | PTFE | |
墊圈 | 硅橡膠 | |
上述特性具有典型代表性,實際中4.3-10連接器會因應用環境不同,要求不同,上述特性指標也有所不同 |
為不斷提高公司產品的競爭力,力申保留更改規格的權利,請與我們的工作人員聯系。
力申電子提供OEM和ODM服務,并為您提供一體化解決方案。
