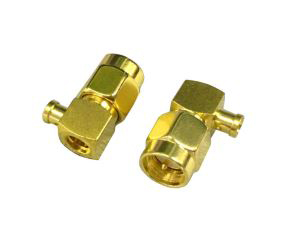

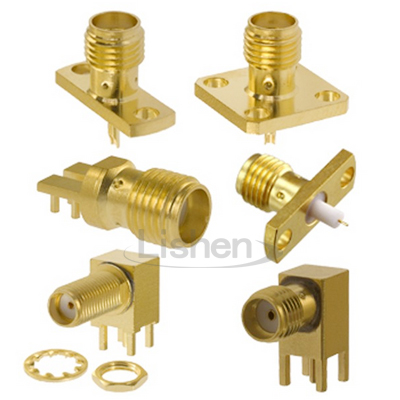

SMA連接器

SMA連接器主要用于將微波信號輸入和輸出電子封裝,SMA 類型射頻同軸連接器應用廣泛。

立即咨詢

17382119046

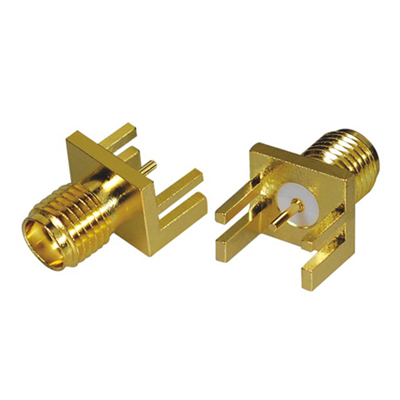

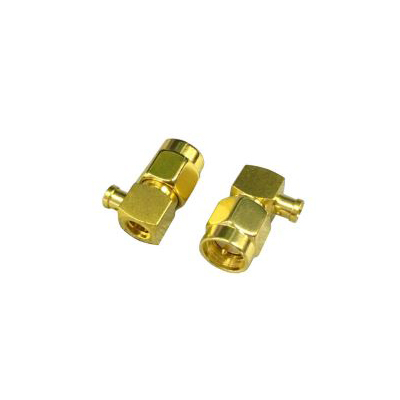

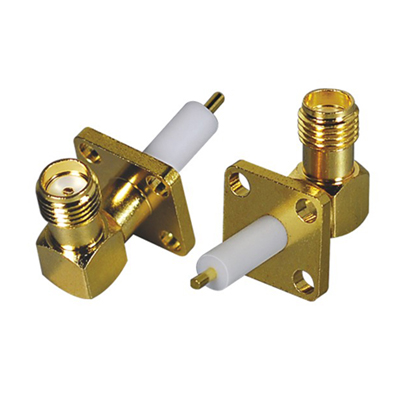

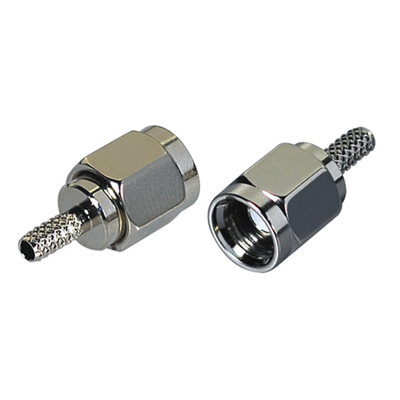

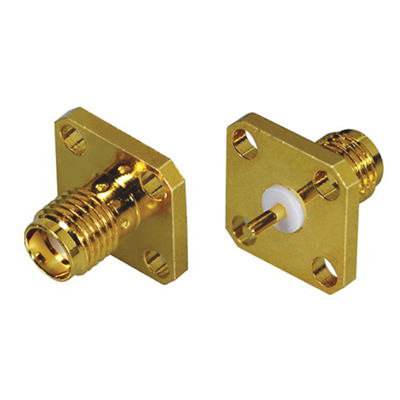

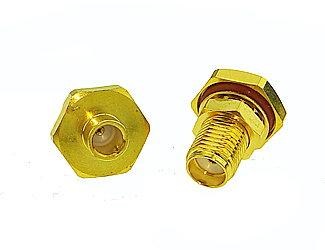

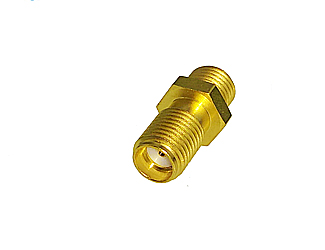

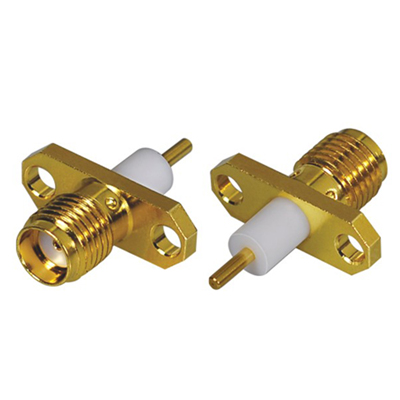

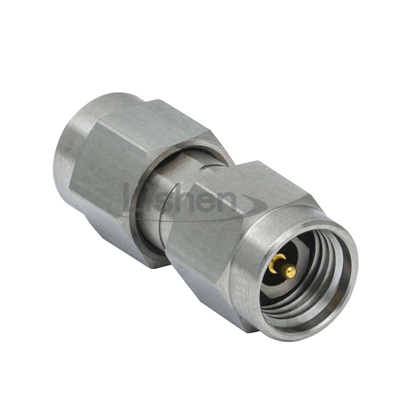

SMA射頻連接器

工作頻率范圍為 DC-18 GHz

50 歐姆/不銹鋼版本/部件系列

50 歐姆/黃銅版本/部件系列

SMA 最初設計于 1958 年，并于幾年之后根據 IEC 60169-1 進行了標準化。這是應用比較普遍的同軸射頻/微波連接器。不銹鋼型號多用于較高耐用性和軍事/航空應用，而黃銅版本 SMA較多用于商業和電信應用。

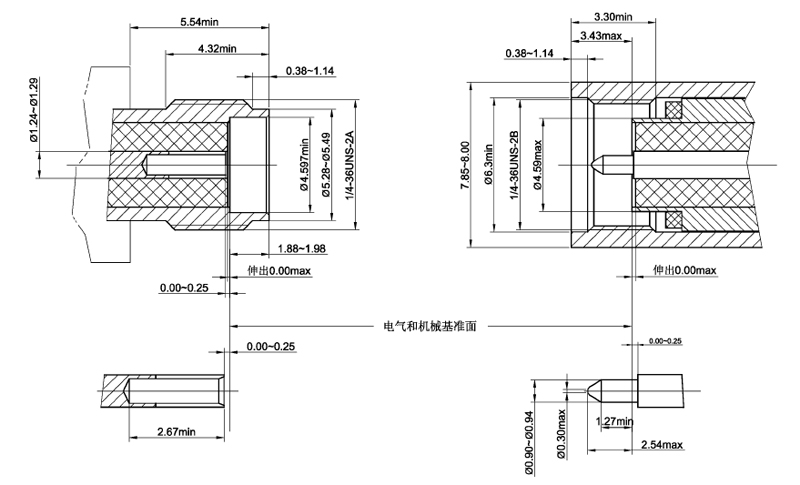

sma連接器-界面尺寸

主要技術特性：

電氣性能	參數		Electrical Data	Data
阻抗	50Ω		Impedance	50Ω
頻段范圍	DC-18GHz		Frequency Range	DC-18GHz
電壓駐波比（f=GHz）	≤1.1+0..2xf		VSWR（f=GHz）	≤1.1+0..2xf
插入損耗（f=GHz）	≤0.04x√f dB		Insertion loss（f=GHz）	≤0.04x√f dB
測試電壓	1000V rms		Test Voltage	1000V rms
工作電壓	480V rms		Work Voltage	480V rms
絕緣阻抗	≥5000MΩ		Insertion Resistance	≥5000MΩ
接觸電阻	內導體:3.0mΩ Max; 外導體:2.0mΩ Max		Contact Resistance	Center Contact:3.0mΩ Max; Outer Contact:2.0mΩ Max
射頻泄露	≥100dB		RF-Leakage	≥100dB

機械性能	參數		Mechanical Data	Data
插撥次數	≥500		Mating Cycles	≥500
連接力矩	1.7Nm Max; 建議：0.8～1.1Nm		Coupling Torque	1.7Nm Max; Rec：0.8～1.1Nm
連接螺母保持力	≥270N		Coupling Nut Retention	≥270N
內導體保持力	軸向≥270N 徑向≥3Ncm		Center Contact Captivation	Axial≥270N Radial≥3Ncm

環境特性	參數	Environmental Data		Data
溫度范圍	-45℃～+125℃	Temperature Range		-45℃～+125℃
耐腐蝕性（鹽霧）	MIL-STD-202 method 101.Condition B	Corrosion(Salt Spray)		MIL-STD-202 method 101.Condition B
振動	MIL-STD-202 method 204.Condition D	Vibration		MIL-STD-202 method 204.Condition D
沖擊	MIL-STD-202 method 213.Condition I	Shock		MIL-STD-202 method 213.Condition I
熱沖擊	MIL-STD-202 method 107.Condition B	Themai Shock		MIL-STD-202 method 107.Condition B
抗潮濕性	MIL-STD-202 method 106	Moisture Resistance		MIL-STD-202 method 106

材料特性	參數
連接器零件	材料	電鍍
外導體	黃銅/不銹鋼	鍍金/鍍銀/鍍鎳/鍍?nèi)辖?鈍化
連接螺母	黃銅/不銹鋼	鍍金/鍍銀/鍍鎳/鍍?nèi)辖?鈍化
內導體	黃銅/磷銅/鈹銅	鍍金/鍍銀
壓接套管	銅/黃銅	鍍金/鍍銀
絕緣體	PTFE
墊圈	硅橡膠
