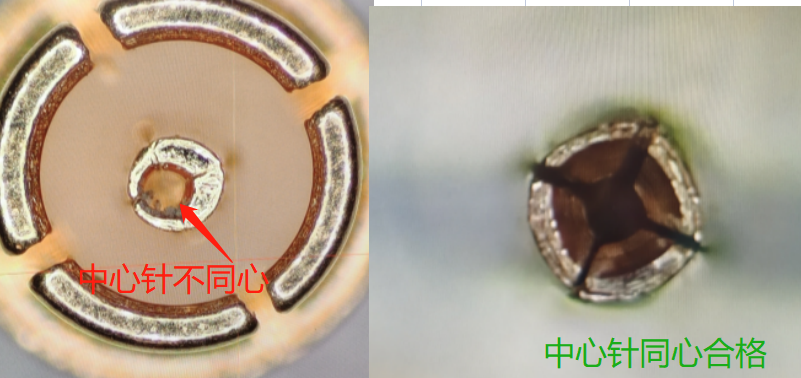

如何控制好微波高頻連接器電氣指標的一致性和連接器的同軸度一直是射頻連接器行業里面的一個常談的問題。今天我們以SMP連接器零件的設計與加工為例。下圖為加工同心度對比

SMP連接器的特點是體積小傳輸頻率高，正因為體積小所以對零件的加工有著苛刻的要求，例如中心針，他的直徑不到0.5mm，然后我們還需要在針上面加工一個針孔，另外還需要在針的端面加工一個十字的剖槽。

力申電子是這樣進行控制的

1. 產品在開發階段研發首要就要考慮到SMP連接器所有零件組裝在一起后做止退設計，并且中心針和絕緣的止退需要有效的進行避讓

2. 設計師在設計零件的時候需要對加工的先后順序進行有效模擬，避免進行二次裝夾加工工藝

3. 產品設計好后在進行加工的時候需要使用多功能的走心機進行一次加工成型，避免進行二次裝夾，因為產品零件極小在進行二次裝夾的時候同軸度無法保證







做到綜上所述才能加工出一個高品質的微波高頻率SMP連接器，從而有效的確保了產品整批次的駐波比的一致性。
