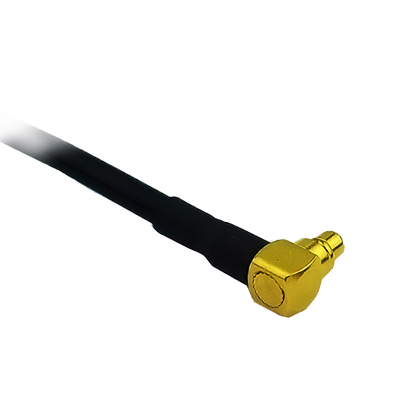

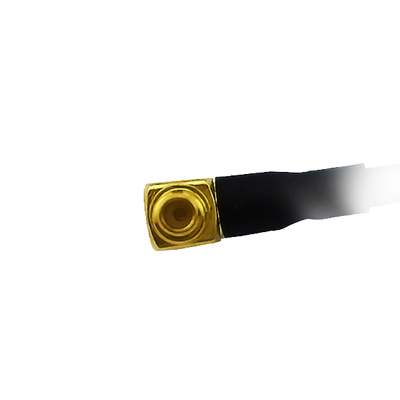

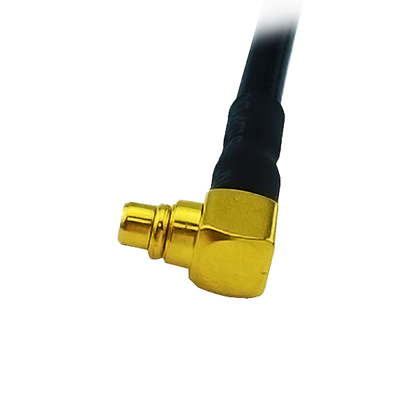

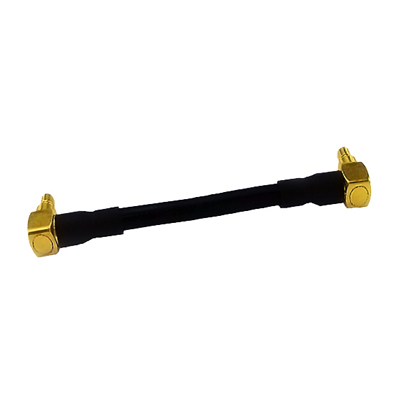

MMCX射頻線纜組件采用了特殊的結構設計與較好的生產工藝，使得線纜在全頻段范圍內有著較好的電氣與機械性能指標，并具有較高的性價比。電氣性能方面，信號傳輸速率達70%，還具有損耗低，駐波低，屏蔽效率高等特點。一般用于布線空間有限制和要求，在狹小空間穿艙或布線的設備。力申可根據客戶的實際需求和要求進行定制。
立即咨詢MMCX接RG405線纜組件結構參數 | |||
項目 | 材料 | 直徑 | |
內導體 | 鍍銀銅包鋼線 | 0.51 | |
絕緣體 | 聚四氟乙烯(PTFE) | 1.68 | |
外導體 | 無縫退火紫銅管 | 2.20 | |
電氣性能 | |||
電容(pF/m) | 95.1 | ||
阻抗 | 50 | ||
滅暈電壓(KVrms@60Hz) | 1.50 | ||
承受電壓(KVrms@60Hz) | 5.00 | ||
截止頻率(GHz) | 61 | ||
機械和環境性能 | |||
最小彎曲半徑 | 7.63 | ||
外導體承受溫度(℃) | 175 | ||
工作溫度范圍(℃) | -55至+125 | ||
衰減和平均功率(20℃，海平面測試條件) | |||
頻率(GHz) | 衰減(dB/m) | 功率(CW) | |
0.5 | 0.45 | 232.0 | |
1.0 | 0.64 | 162.4 | |
3.0 | 1.26 | 86.4 | |
5.0 | 1.51 | 69.8 | |
10.0 | 2.22 | 47.9 | |
20.0 | 3.29 | 32.6 | |
