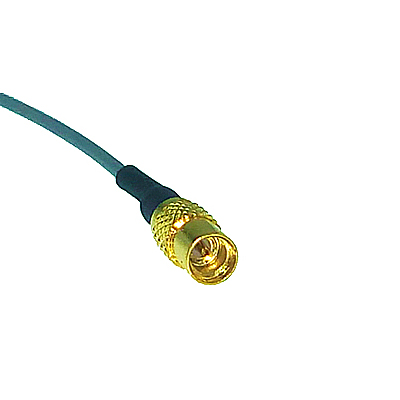

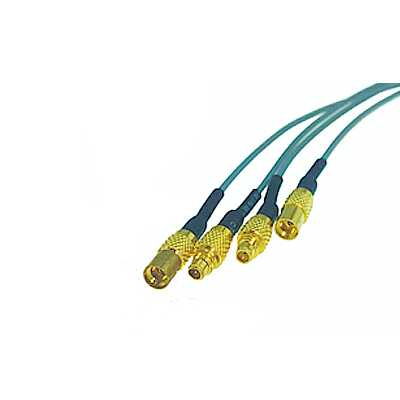

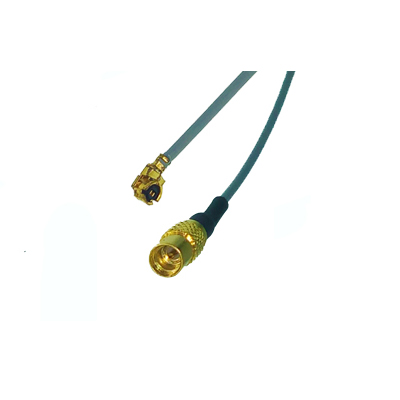

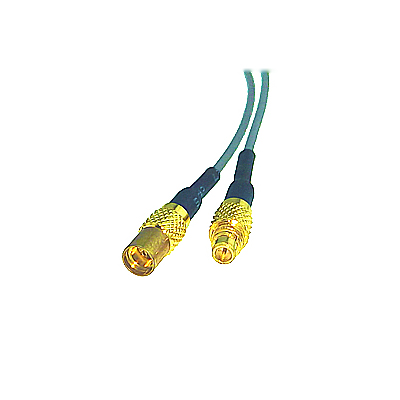

MMCX線纜組件采用了特殊的結構設計與較好的生產工藝，使得電纜在全頻段范圍內有著較好的電氣與機械性能指標，并具有比較高的性價比。電氣性能方面，信號傳輸速率達70%，還具有損耗低，駐波低，屏蔽效率高等特點。一般用于布線空間有限制和要求，適合在狹小空間穿艙或布線的設備。力申電子可根據客戶的實際要求進行定制設計。
立即咨詢MMCX母頭接1.13結構參數 | |||
項目 | 材料 | 直徑 | |
內導體 | 鍍銀銅線 | 17*0.08 | |
絕緣體 | 聚全氟乙丙烯(FEP) | 0.68 | |
外導體 | 鍍銀銅線編織 | Nom.0.88 | |
護套 | 聚全氟乙丙烯(FEP) | 1.13 | |
電氣性能 | |||
電容(pF/m) | 95.6 | ||
阻抗 | 50 | ||
速率(%) | 70 | ||
工作頻率(GHz) | 6.0 | ||
最大工作頻率(GHz) | 6.0 | ||
機械和環境性能 | |||
工作溫度(℃) | -55至+200 | ||
最小彎曲半徑 | 4 | ||
ROHS環保 | 符合 | ||
衰減 | |||
頻率(MHz) | 衰減(dB/m) | ||
1.0 | 2.3 | ||
2.0 | 3.1 | ||
3.0 | 3.9 | ||
4.0 | 4.6 | ||
5.0 | 5.1 | ||
6.0 | 5.2 | ||
