RG編織射頻電纜組件采用了特殊的結構設計與較好的生產工藝，使得電纜在全頻段范圍內有著比較好的電氣與機械性能指標。電氣性能方面，信號傳輸速率達70%，還具有損耗低，駐波低，屏蔽效率高等特點。一般用于布線空間有限制和要求，用于在狹小空間穿艙或布線的設備。力申電子可根據客戶具體要求提供定制解決方案。

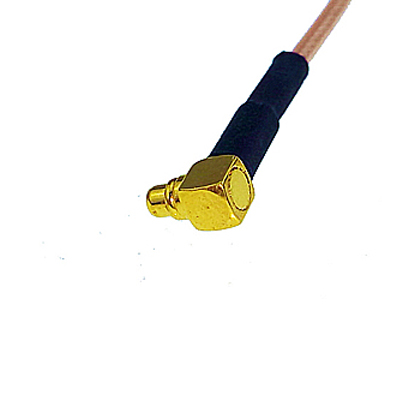

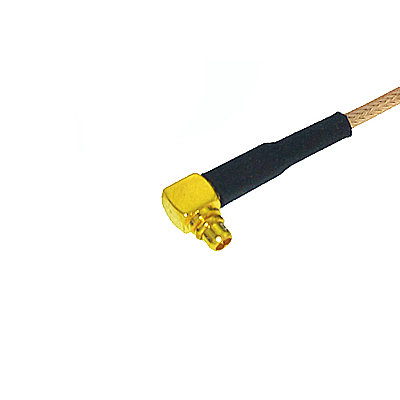

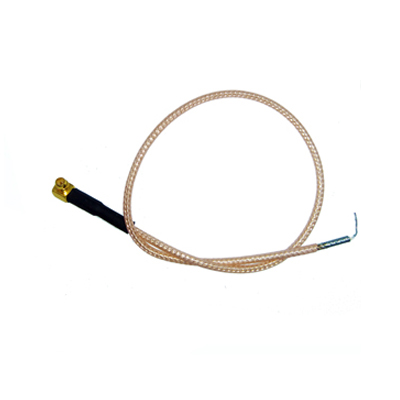

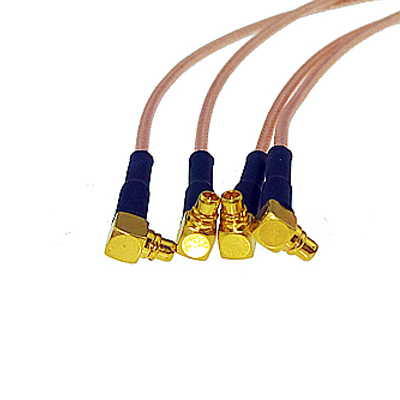

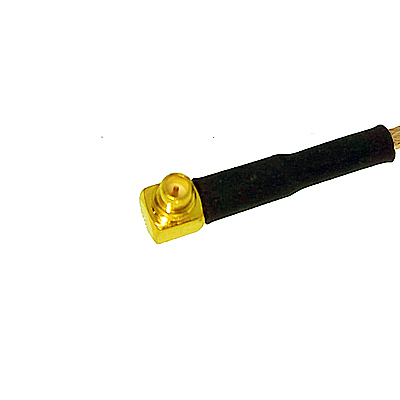

立即咨詢MMCX公頭接RG178射頻電纜組件結構參數 | |||
項目 | 材料 | 直徑 | |
內導體 | 鍍銀銅包鋼線 | 7*0.102 | |
絕緣體 | 聚四氟乙烯(PTFE) | 0.86 | |
外導體 | 鍍銀銅線編織 | Nom.1.30 | |
護套 | 聚全氟乙烯(FEP) | 1.83 | |
電氣性能 | |||
電容(pF/m) | 96.45 | ||
阻抗 | 50 | ||
速率(%) | 70 | ||
最大工作電壓(Vrms) | 750 | ||
最大工作頻率(MHz) | 3000 | ||
機械和環境性能 | |||
工作溫度(℃) | -55至+200 | ||
最小彎曲半徑 | 10 | ||
ROHS環保 | 符合 | ||
衰減 | |||
頻率(MHz) | 衰減(dB/m) | ||
100 | 0.453 | ||
400 | 0.912 | ||
1000 | 1.457 | ||
3000 | 2.457 | ||
