整體描述：Overall description

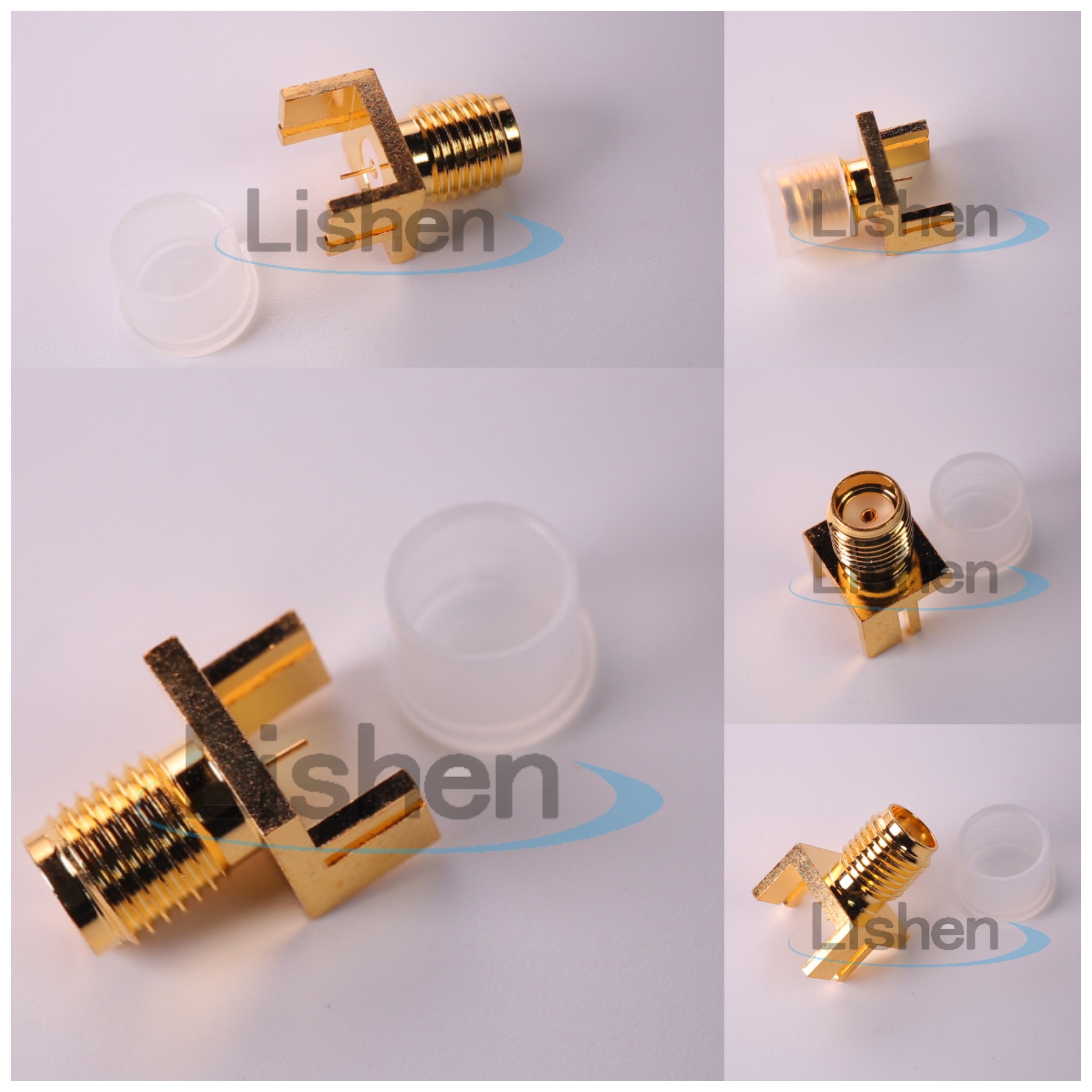

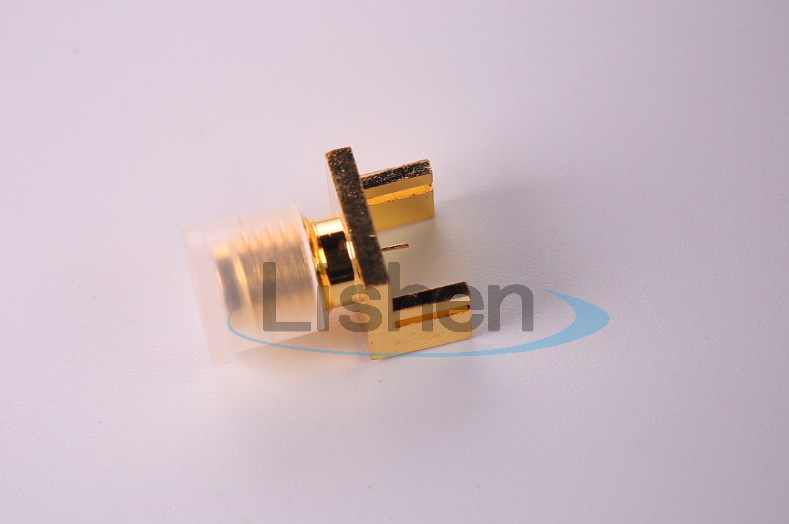

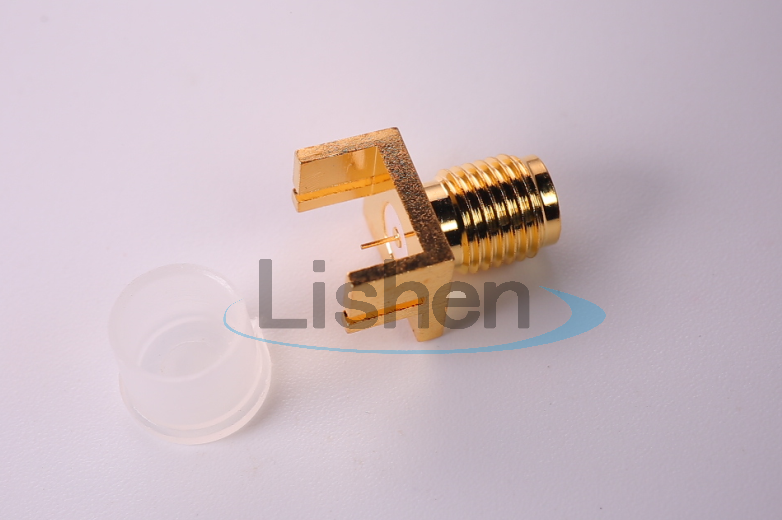

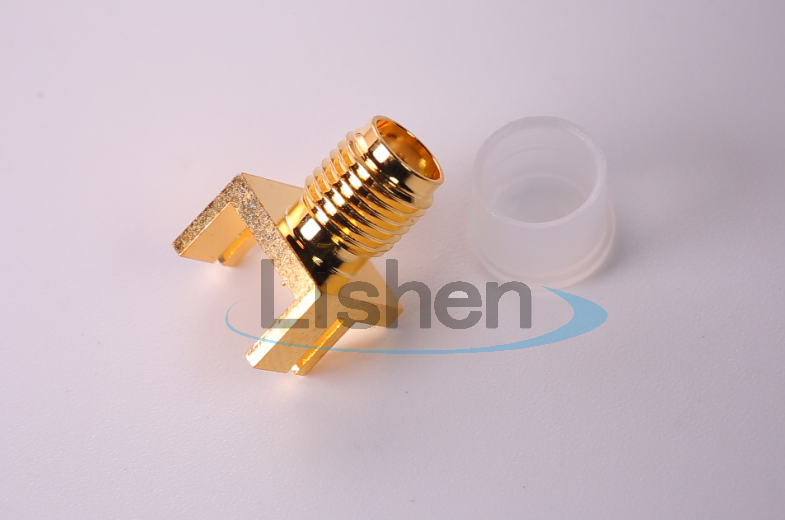

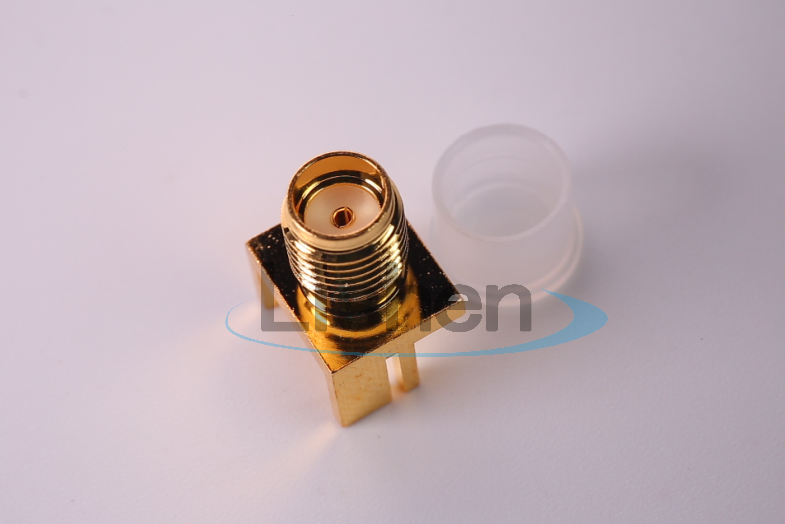

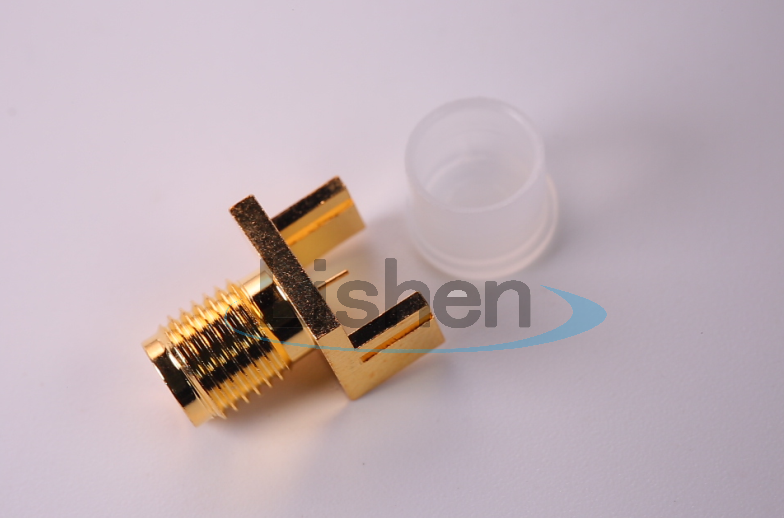

1. 產品類別/Product Family ： SMA連接器/ SMA RF connector

2. 使用方式/Mode of use： PCB邊緣側面焊接/PCB edge side welding

3. 接線類型/Wire/Cable Type: N/A

4. 產品類別/Gender: SMA母頭連接器/SMA Female RF connector

5. 凈重/Net Weight： 1.89克/1.89g

6. 產品方向/Orientation: 直頭180°/ Straight 180°

7. PCB安裝方式/PCB Mounting PCB側面邊緣安裝/ Edge Mount

8. PCB推薦安裝厚度/PCB Thickness - Recommended 1.55-1.7mm

9. 包裝方式/Packaging Type: 吸塑盒&紙箱/ Blister box carton packaging

電氣性能/Electrical

10. 使用頻率/Frequency DC- 18 GHz

11. 駐波比/VSWR: ≤1.2

12. 阻抗/Impedance 50Ω

13. 功率耐壓/Power Voltage 750V 60秒/ 750 Vrms

14. 絕緣電阻、insulation resistance ≥1GΩ

15. 內導體接觸電阻 /Pin contact resistance ≤5mΩ

16. 外導體接觸電阻/Outside contact resistance ≤1mΩ 機械性能/Mechanical properties

17. 使用壽命/service life: 500次以上/More than 500 times

18. 插入力/Insertion force ≥0.28N

19. 拔出力/Pull out force ≥0.28N 工作環境/work environmen

20. 最大溫度焊接時間（S）/Duration at Max. Process Temperature (s) 15秒/S

21. 最大溫度焊接機循環次數/Max. Cycles at Max. Process Temperature 10次

22. 建議使用最大溫度范圍/Process Temperature max. 260℃~350℃
