工作頻率范圍為 DC-40 GHz。

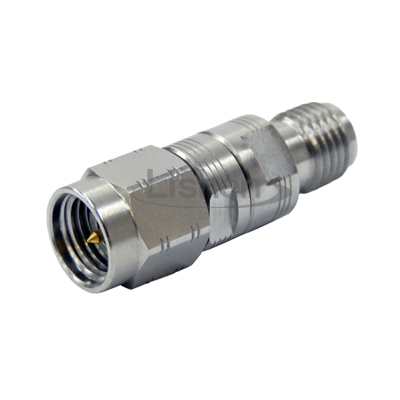

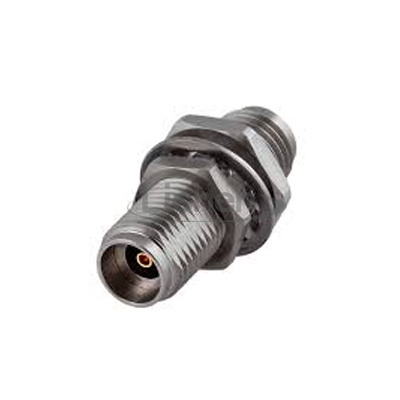

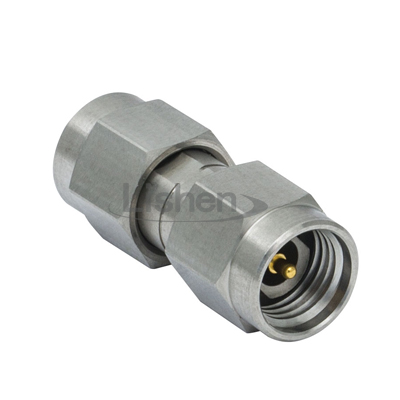

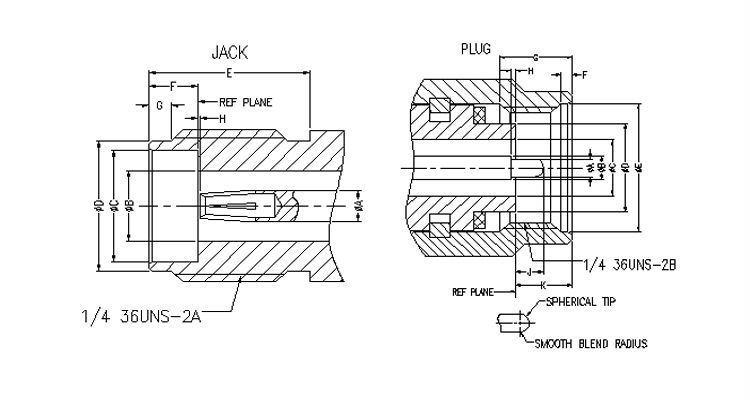

2.92mm連接器又稱 K”或“SMA 2.9 ”連接器，開發于 20 世紀 80 年代，并按照 IEC 61169-35 進行了標準化。
與 SMA 和 SMA3.5 配合使用時，2.92mm連接器用于測試和測量以及高頻微波模塊。
2.92mm連接器主要性能指標 | ||
溫度范圍 | -55°～+125°C | |
特性阻抗 | 50Ω | |
頻率范圍 | DC～40GHz | |
工作電壓 | 335V r.m.s at sea level | |
耐 壓 | 500V r.m.s at sea level | |
接觸電阻 | 內導體之間 | ≤ 2.0 mΩ |
外導體之間 | ≤ 0.4mΩ | |
絕緣電阻 | ≥5000mΩ | |
內導體保持力 | ≥60 lbs | |
接觸保持力 | ≥ 6 lbs | |
電壓駐波比 | 直 式 | ≤1.35 |
耐用性 | ≥500次 | |
部件 | 材料 | 表面處理 | |
殼體 | 不銹鋼 | 鈍化 | |
中心針 | 鈹銅 | 鍍金 | |
固定管 | 不銹鋼 | 鈍化 | |
外導體 | 公頭 | 不銹鋼 | 鍍金 |
母頭 | 不銹鋼 | 鍍金 | |
壓接套 | 黃銅 | 鍍金 | |
絕緣體 | PEEK | ||
o型密封件 | 硅橡膠 | ||
上述特性具有典型代表性，實際中1.0-2.3連接器會因應用環境不同,要求不同,上述特性指標也有所不同 | |||
為不斷提高公司產品的競爭力，力申保留更改連接器規格的權利，請與我們的工作人員聯系。
力申電子提供OEM和ODM服務，并為您提供一體化解決方案。
