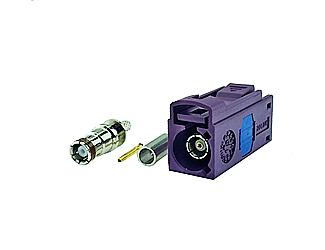

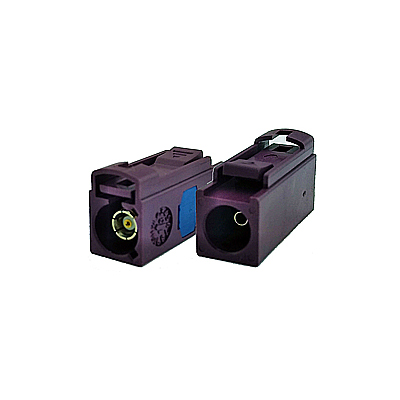

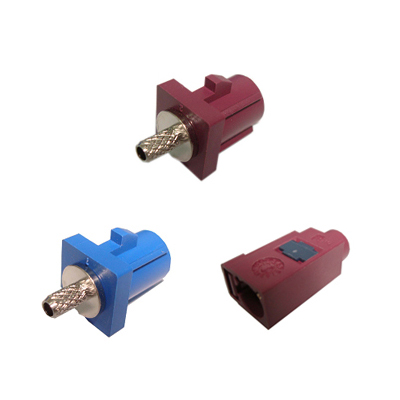

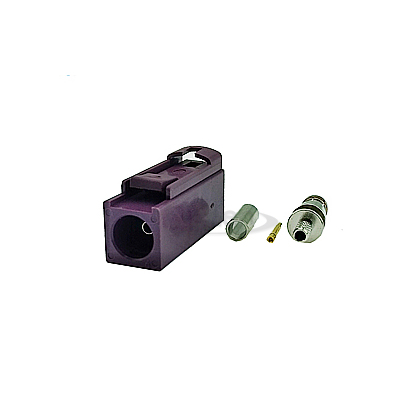

FAKRA連接器

產品特點

?頻率可達到6GHz；

?駐波比（直式） : ≤ 1.30 ；

?中心導體定位好;

?溫度范圍從-40°C至+105°C;

?具有初級和二級鎖定系統

立即咨詢

17382119046

應用范圍

?GPS 天線； ?模擬/數字無線電； ?電視/ 視頻顯示;

?導航系統； ?擴音器; ?引擎管理系統。

電氣性能	參數	Electrical Data	Data
阻抗	50Ω	Impedance	50Ω
頻段范圍	DC-6GHz	Frequency Range	DC-6GHz
電壓駐波比	≤1.30	VSWR	≤1.30
插入損耗（f=GHz）	≤0.1x√f dB	Insertion loss（f=GHz）	≤0.1x√f dB
測試電壓	750V rms	Test Voltage	750V rms
工作電壓	335V rms	Work Voltage	335V rms
絕緣阻抗	≥1000MΩ	Insertion Resistance	≥1000MΩ
接觸電阻	內導體:5.0mΩ Max; 外導體:2.5mΩ Max	Contact Resistance	Center Contact:5.0mΩ Max; Outer Contact:2.5mΩ Max.
接觸電流	1ADC	Contact Current	1ADC

機械性能	參數	Mechanical Data	Data
插撥次數	≥25N	Mating Cycles	≥25N
嚙合力	≥2N	Engagement Force	≥2N
機械拉力測試	≥110N	Mechanical pull test	≥110N
線纜保持力	≥ 80N	Cable retention force	≥80N

環境特性	參數	Environmental Data	Data
溫度范圍	-45℃～+105℃	Temperature Range	-45℃～+105℃
振動	DIN 72594-2 Clause 6,1	Vibration	DIN 72594-2 Clause 6,1
熱沖擊	DIN 72594-2 Clause 6,2	Thermal Shock	DIN 72594-2 Clause 6,2
濕熱	DIN 72594-2 Clause 6,3	Damp heat	DIN 72594-2 Clause 6,3
干熱	DIN 72594-2 Clause 6,5	Dry heat	DIN 72594-2 Clause 6,5
