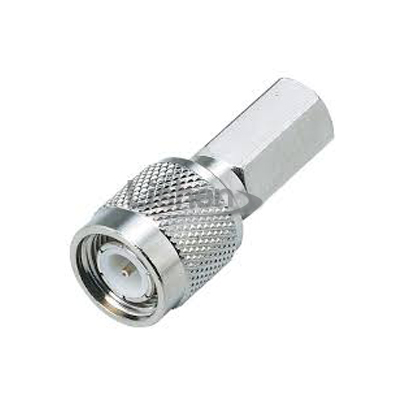

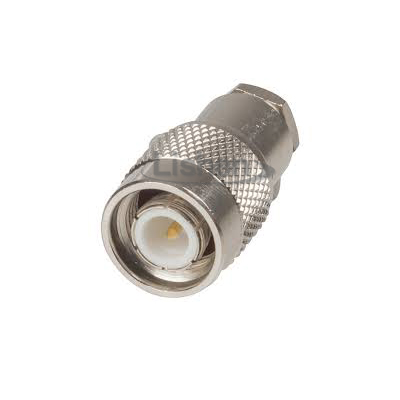

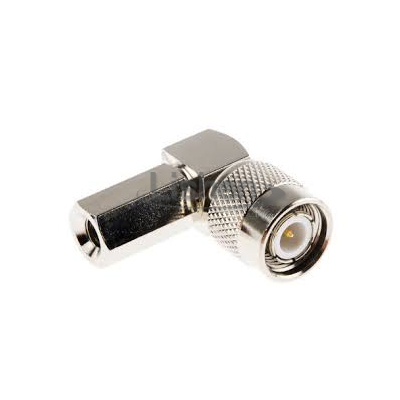

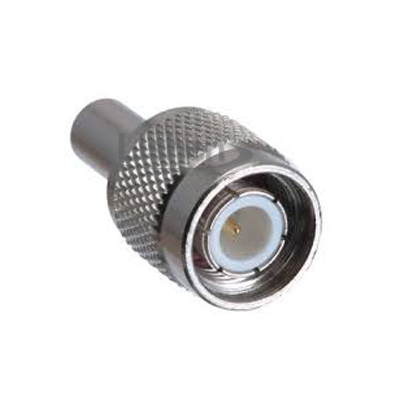

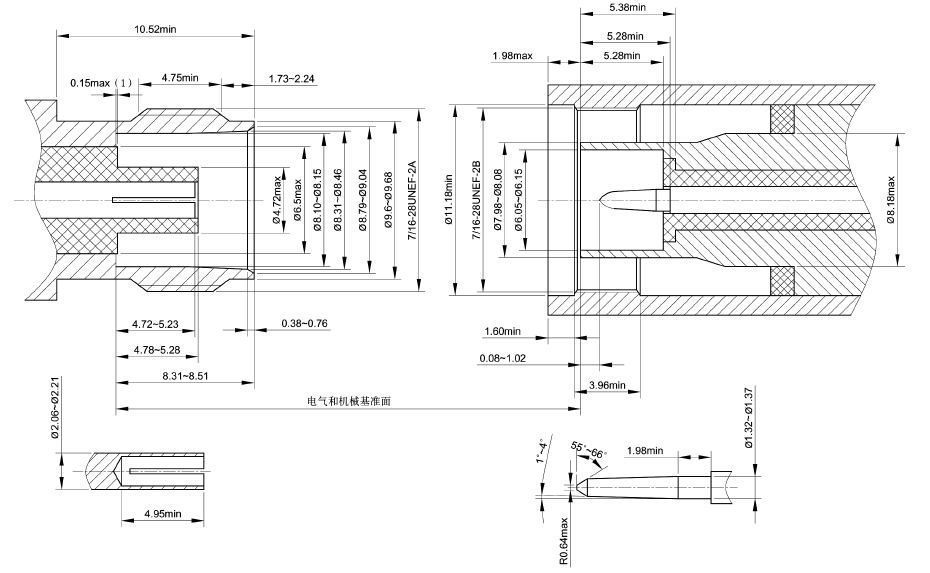

TNC連接器

TNC連接器產品特點

?頻率:DC-4 GHz, 擴頻可達到18 GHz;

?VSWR(直式):≤ 1.20;

?一種螺紋連接結構的BNC；

?50 Ω和75 Ω 系列界面兼容；

?極好的抗震性，適用于各種環境。

立即咨詢

17382119046

TNC連接器應用范圍

?基站 ?天線 ?汽車電子； ?測試儀器

?雷達 ?航天航空 ?網絡分析儀； ?電信系統

TNC連接器主要技術特性：

電氣性能	參數	Electrical Data	Data
阻抗	50Ω	Impedance	50Ω
頻段范圍	DC-11GHz	Frequency Range	DC-11GHz
電壓駐波比（f=GHz）	≤1.1+0.02xf	VSWR（f=GHz）	≤1.1+0.02xf
插入損耗（f=GHz）	≤0.1x√f dB	Insertion loss（f=GHz）	≤0.1x√f dB
測試電壓	1500V rms	Test Voltage	1500V rms
工作電壓	500V rms	Work Voltage	500V rms
絕緣阻抗	≥5000MΩ	Insertion Resistance	≥5000MΩ
接觸電阻	內導體:1.5mΩ Max; 外導體:1.0mΩ Max	Contact Resistance	Center Contact:1.5mΩ Max; Outer Contact:1.0mΩ Max.

機械性能	參數	Mechanical Data	Data
插撥次數	≥500	Mating Cycles	≥500
連接力矩	1.7Nm Max; 建議：0.46～0.69Nm	Coupling Torque	1.7Nm Max; Rec：0.46～0.69Nm
連接螺母保持力	≥445N	Coupling Nut Retention	≥445N
內導體保持力	軸向≥270N	Center Contact Captivation	Axial≥270N

環境特性	參數	Environmental Data	Data
溫度范圍	-45℃～+125℃	Temperature Range	-45℃～+125℃
耐腐蝕性（鹽霧）	MIL-STD-202 method 101.Condition B	Corrosion(Salt Spray)	MIL-STD-202 method 101.Condition B
振動	MIL-STD-202 method 204.Condition B	Vibration	MIL-STD-202 method 204.Condition B
沖擊	MIL-STD-202 method 213.Condition G	Shock	MIL-STD-202 method 213.Condition G
熱沖擊	MIL-STD-202 method 107.Condition B	Themai Shock	MIL-STD-202 method 107.Condition B
抗潮濕性	MIL-STD-202 method 106	Moisture Resistance	MIL-STD-202 method 106

材料特性	參數
連接器零件	材料	電鍍
外導體	黃銅	鍍金/鍍鎳/鍍?nèi)辖?/span>
連接螺母	黃銅	鍍鎳/鍍?nèi)辖?/span>
內導體	黃銅/磷銅/鈹銅	鍍金/鍍銀
壓接套管	銅/黃銅	鍍金/鍍鎳/鍍?nèi)辖?/span>
絕緣體	PTFE
墊圈	硅橡膠
上述特性具有典型代表性，實際中1.0-2.3連接器會因應用環境不同,要求不同,上述特性指標也有所不同
